輸電線路狀態在線監測平臺管理系統
產品名稱：輸電線路狀態在線監測平臺管理系統
產品型號：TLKS-PMG-PMS
產品備注：推薦新產品-輸電線路狀態在線監測平臺管理系統
產品類別：輸電線路在線監測系列
一、綜合概述
輸電線路在線監測系統的建設應遵循先進、實用、經濟、高效的原則，要采用準確的監測分析方法和實用的數學模型，在災害發生前及時給出預警信息。監控主站由接收模塊、分析處理模塊和顯示模塊組成。可采用外網專線接入，包括前置機、數據庫及圖形界面軟件等功能。軟件主要包括服務器軟件、數據分析軟件及瀏覽軟件。接收模塊、分析處理模塊和顯示模塊在指定位置進行部署，數據接收模塊接收由GPRS/CDMA/3G經公網傳輸過來的數據。
1、平臺類型
輸電線路防外破監控系統管理平臺
1.1客戶端功能
客戶端由監控器和播放器組成,監控器用于實時瀏覽、管理圖像,播放器用于播放存儲的圖像文件,使用監控器軟件登錄圖像服務器站點,能夠?qū)崿F(xiàn)多畫面圖像瀏覽監控,同時提供多站點(服務器)登錄、圖像參數控制、PTZ控制、邏輯分組和分組輪跳等功能
1.2客戶端軟件特點
精心設計人性化用戶界面,操作方便、舒適
多站點登錄、連接
多畫面瀏覽,不同規格畫面監控,全屏多窗口、單窗口模式
用戶自定義鏡頭分組,分組輪跳瀏覽,可設定輪跳時間
支持?jǐn)嗑€重連,可以設置最大網絡延遲
支持對圖像編碼器參數的遠程控制
支持對圖像編碼器端攝像機云臺PTZ的遠程控制
支持事件提示、報警輸出。
輸電線路防外破監控系統管理平臺
二、系統原理

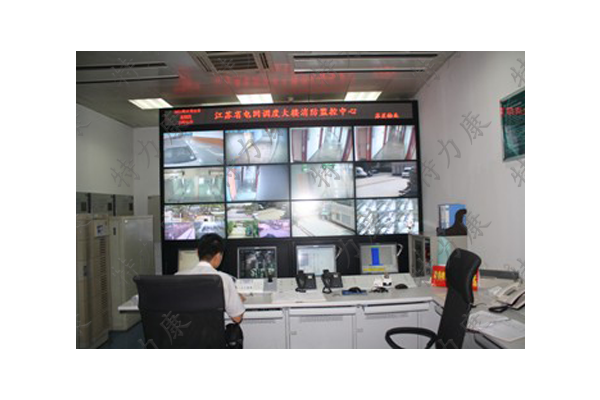

輸電線路防外破監控系統管理平臺,采用BS架構,客戶端為網頁訪問的形式,不需額外安裝軟件,以圖片監控為核心,時刻關注輸電線路下的安全隱患,并兼顧線路巡檢功能。工作人員在監控中心利用電腦,或在野外利用智能手機、4G上網筆記本即可隨時隨地查看輸電線路下有沒有違章作業,大量減少巡檢人員的工作量。輸電線路防外破監控系統管理平臺主機將工業高清攝像頭圖像數據等線路數據,經過數字化、壓縮編碼后,通過4G/GPRS/CDMA無線網絡、電力專網送到監控中心,在監控中心上對圖像信號進行解碼,即可看到攝像頭拍攝的現場圖像畫面直觀顯示在屏幕上。
三、輸電線路數據類監測系統
3.1數據類型
圖像、舞動、線溫、傾角、覆冰、氣象、弧垂數據等數據
3.2系統功能
圖片展示、數據展示、用戶管理、設備管理、報警管理、電子地圖、圖表管理、平臺接入、存貯管理。
